복굴절 측정 시스템 PA/WPA 시리즈의 측정 원리

네 편의 논문은 복굴절에 대한 이해와 당사 장비의 측정 원리 및 특징을 설명합니다.

1.   복굴절 측정의 기초

2.   PA/WPA 시리즈 복굴절 측정 시스템의 측정 원리.

3.   시스템의 기본 구조 및 측정 예시

4.   범위 제한 및 WPA 시리즈를 통한 범위 확장

| 편광 이미지 센서의 기본 구조

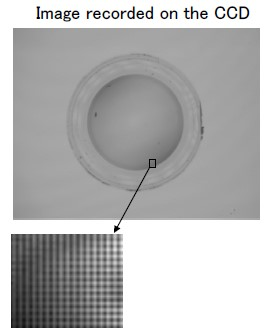

미세한 크기의 편광 필터가 통합되어 CCD 이미지 센서 앞에 배치됩니다.

이 페이지도 참조해 주십시오. 특수 이미지 센서 제조 기술에 대하여.

| 편광 이미징 센서 기술 및 측정 원리

인접한 4개 픽셀의 강도로부터 편광 정보 계산

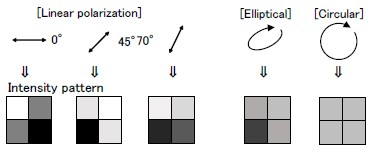

[입력 편광과 강도 패턴 간의 관계]

[계산 원리]

강도는 사인파 형태를 띤다고 가정합니다.

따라서 곡선의 4개 점만 알면 어떤 입력 편광에 대해서도 전체 정보를 복원할 수 있습니다.

편광판 각도                                                       강도 패턴은 각 위치의 편광 상태와 관련이 있습니다.

복굴절 데이터(위상 변화 및 축 방향)는 각 지점에서 정량적 데이터로 나타납니다.

| 측정 예시 : 렌즈

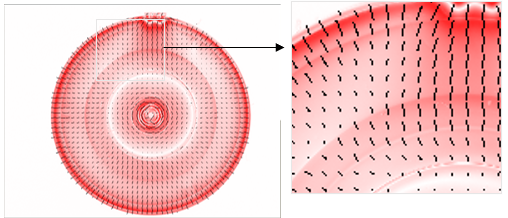

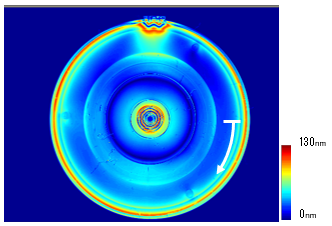

위상차 분포                                                                   축 방향

• 여러 데이터 세트 간의 상세한 정량적 평가 및 비교가 가능합니다.

• 두 데이터 세트 간의 미세한 차이도 표시된 이미지에서 쉽게 확인할 수 있습니다.

렌즈 둘레를 따라 위상 변화
